Носовой обтекатель воздушного судна
Он всегда смотрит вперёд. Принимает на себя ветер, дождь, град и иногда птиц. Внешне носовой обтекатель выглядит как аккуратный колпак в носовой части самолёта. Внутри находится антенна метеорадара, без которой экипаж не может видеть грозовые фронты и зоны турбулентности за сотни километров.
И именно он оказывается первым на пути всего, что летит навстречу.
Из чего сделан носовой обтекатель?
Носовой обтекатель изготавливается исключительно из композитных материалов. Причина одна: металл непрозрачен для радиолокационного сигнала. Металлический обтекатель попросту заблокировал бы работу антенны. Поэтому авиаконструкторы используют стеклопластик и сотовые заполнители. Материалы одновременно радиопрозрачные, лёгкие и достаточно прочные для эксплуатации в жёстких условиях.
Сотовый заполнитель – это многослойная сэндвич-конструкция, где между двумя тонкими обшивками располагается ячеистая структура, напоминающая пчелиные соты. Его функция: обеспечить устойчивость и заданные физико-механические характеристики элементов конструкции из полимерных композитов (источник: Сделано в Ростехе: сотовые заполнители). При минимальном весе такая конструкция даёт высокую жёсткость. Именно то, что нужно детали, которая постоянно находится под аэродинамической нагрузкой.
Он всегда смотрит вперёд. Принимает на себя ветер, дождь, град и иногда птиц. Внешне носовой обтекатель выглядит как аккуратный колпак в носовой части самолёта. Внутри находится антенна метеорадара, без которой экипаж не может видеть грозовые фронты и зоны турбулентности за сотни километров.
И именно он оказывается первым на пути всего, что летит навстречу.
Из чего сделан носовой обтекатель?
Носовой обтекатель изготавливается исключительно из композитных материалов. Причина одна: металл непрозрачен для радиолокационного сигнала. Металлический обтекатель попросту заблокировал бы работу антенны. Поэтому авиаконструкторы используют стеклопластик и сотовые заполнители. Материалы одновременно радиопрозрачные, лёгкие и достаточно прочные для эксплуатации в жёстких условиях.
Сотовый заполнитель – это многослойная сэндвич-конструкция, где между двумя тонкими обшивками располагается ячеистая структура, напоминающая пчелиные соты. Его функция: обеспечить устойчивость и заданные физико-механические характеристики элементов конструкции из полимерных композитов (источник: Сделано в Ростехе: сотовые заполнители). При минимальном весе такая конструкция даёт высокую жёсткость. Именно то, что нужно детали, которая постоянно находится под аэродинамической нагрузкой.

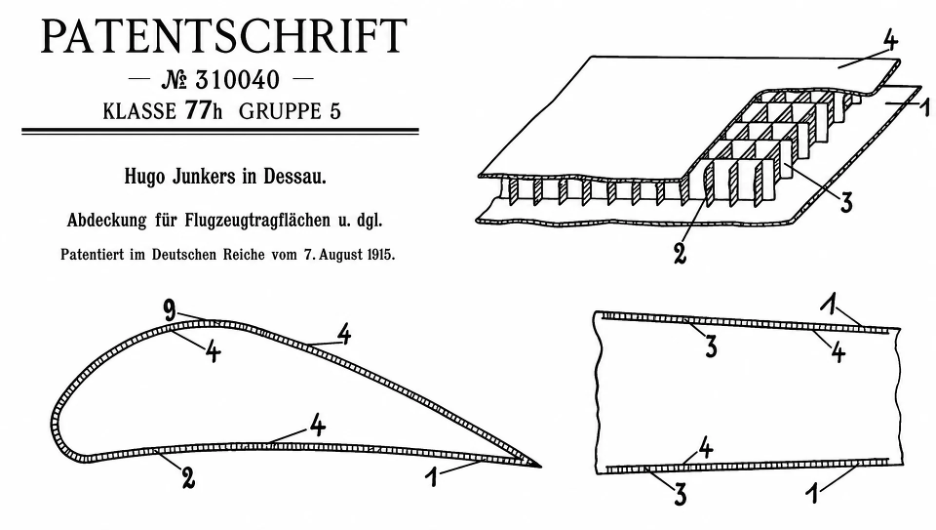

Патент Хуго Юнкерса на многослойную сотовую конструкцию в авиастроении
Советские самолёты решали эту задачу иначе. На Ту-134 антенна радиолокатора РОЗ-1 располагалась не в носу, а в подпольной части фюзеляжа, в специальной нише. Именно поэтому Ту-134 имел характерный застеклённый нос с рабочим местом штурмана (источник: Авиационный союз, конструкция Ту-134). Другая эпоха, другие конструктивные решения. Современные самолёты убрали штурмана из экипажа и перенесли радар прямо в нос.
Птицы: маленькая проблема с большими последствиями
По официальным данным ИКАО, только в период с 2001 по 2007 годы было зарегистрировано 42 508 случаев столкновений с птицами. Подавляющее большинство, до 84%, происходит на высотах до 100 метров: на этапах разбега, отрыва и первичного набора высоты, а также захода на посадку и пробега (источник: АиФ, пять случаев столкновений с птицами).
По официальным данным ИКАО, только в период с 2001 по 2007 годы было зарегистрировано 42 508 случаев столкновений с птицами. Подавляющее большинство, до 84%, происходит на высотах до 100 метров: на этапах разбега, отрыва и первичного набора высоты, а также захода на посадку и пробега (источник: АиФ, пять случаев столкновений с птицами).
Носовой обтекатель находится прямо по курсу. Он принимает удар первым.
Из-за большой скорости самолёта столкновение с птицей приводит к серьёзному повреждению. Энергия удара пропорциональна квадрату относительной скорости. Птица весом в килограмм на скорости взлёта превращается в снаряд. Результат: отслоение внешней обшивки от сотового заполнителя, видимая деформация и скрытые структурные повреждения (источник: Детали, столкновение самолёта Iberia с птицей).
Из-за большой скорости самолёта столкновение с птицей приводит к серьёзному повреждению. Энергия удара пропорциональна квадрату относительной скорости. Птица весом в килограмм на скорости взлёта превращается в снаряд. Результат: отслоение внешней обшивки от сотового заполнителя, видимая деформация и скрытые структурные повреждения (источник: Детали, столкновение самолёта Iberia с птицей).
В России эта тема стала предметом системной работы ещё в советское время. Официальный термин, который используется с тех пор: «орнитологическое обеспечение безопасности полётов» (ООБП). Максимальное количество столкновений в России было зарегистрировано в 1987 году, 393 случая. Сегодня фиксируется около 40 инцидентов в год (источник: Орнитологическая безопасность в аэропортах ГА). Снижение в десять раз – результат десятилетий работы орнитологических служб в аэропортах. В России работает Отраслевая группа авиационной орнитологии в составе Государственного центра безопасности полётов Росавиации.
Но даже 40 инцидентов в год – это 40 компонентов, которые требуют оценки и ремонта.
Но даже 40 инцидентов в год – это 40 компонентов, которые требуют оценки и ремонта.
Что происходит после удара?
Повреждённый обтекатель нельзя оставить на самолёте. Даже если внешне всё выглядит нормально. Точный масштаб повреждений при столкновении с птицей неизвестен до посадки. Существует вероятность скрытых структурных повреждений и нарушений в работе радиолокационной системы.

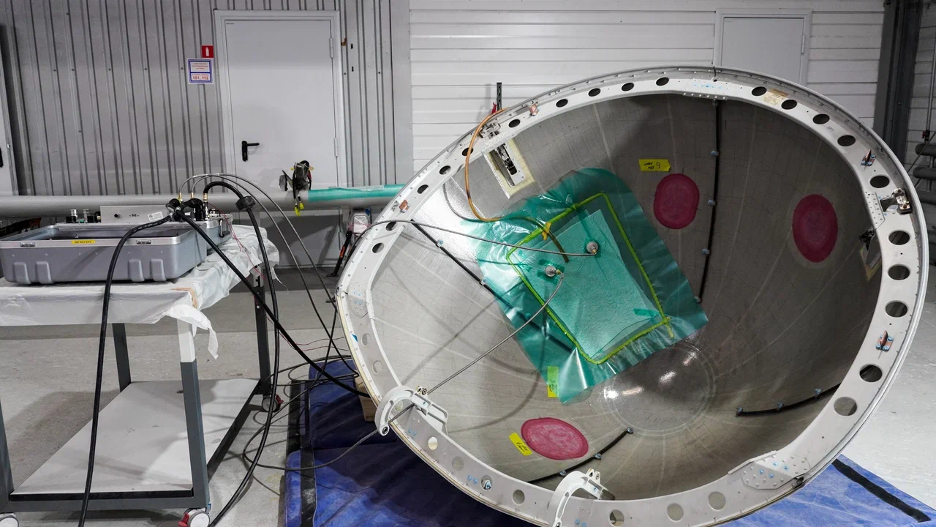

Компонент снимается с самолёта и поступает на дефектацию. Специалисты оценивают характер и глубину повреждений, сверяются с SRM (Structural Repair Manual), документацией производителя, в которой прописан каждый допустимый тип ремонта для каждого конкретного повреждения. Ни одно решение не принимается на глаз.
Повреждённый обтекатель нельзя оставить на самолёте. Даже если внешне всё выглядит нормально. Точный масштаб повреждений при столкновении с птицей неизвестен до посадки. Существует вероятность скрытых структурных повреждений и нарушений в работе радиолокационной системы.
Компонент снимается с самолёта и поступает на дефектацию. Специалисты оценивают характер и глубину повреждений, сверяются с SRM (Structural Repair Manual), документацией производителя, в которой прописан каждый допустимый тип ремонта для каждого конкретного повреждения. Ни одно решение не принимается на глаз.
Почему композитный ремонт – это безопасно?
Здесь важно понять логику авиационного регулирования. Любой ремонт авиационного компонента выполняется только в рамках утверждённой документации.
Для носового обтекателя это означает: восстановление сотовой конструкции с применением сертифицированных материалов, точное соблюдение технологии склейки слоёв, контроль геометрии после ремонта и проверка радиопрозрачности. Если обтекатель после ремонта начнёт поглощать или отражать сигнал, экипаж получит искажённую картину погодной обстановки. Это недопустимо.
Каждый этап фиксируется в документации. На компонент оформляется полный пакет: история дефекта, выполненные работы, применённые материалы, результаты проверок. Без этого обтекатель не вернётся на самолёт.
Именно поэтому ремонт в сертифицированном центре – это единственное возможное решение. Авиационное законодательство не оставляет здесь альтернатив.
Здесь важно понять логику авиационного регулирования. Любой ремонт авиационного компонента выполняется только в рамках утверждённой документации.
Для носового обтекателя это означает: восстановление сотовой конструкции с применением сертифицированных материалов, точное соблюдение технологии склейки слоёв, контроль геометрии после ремонта и проверка радиопрозрачности. Если обтекатель после ремонта начнёт поглощать или отражать сигнал, экипаж получит искажённую картину погодной обстановки. Это недопустимо.
Каждый этап фиксируется в документации. На компонент оформляется полный пакет: история дефекта, выполненные работы, применённые материалы, результаты проверок. Без этого обтекатель не вернётся на самолёт.
Именно поэтому ремонт в сертифицированном центре – это единственное возможное решение. Авиационное законодательство не оставляет здесь альтернатив.
AVIATION SERVICE GROUP: ремонт компонентов ВС

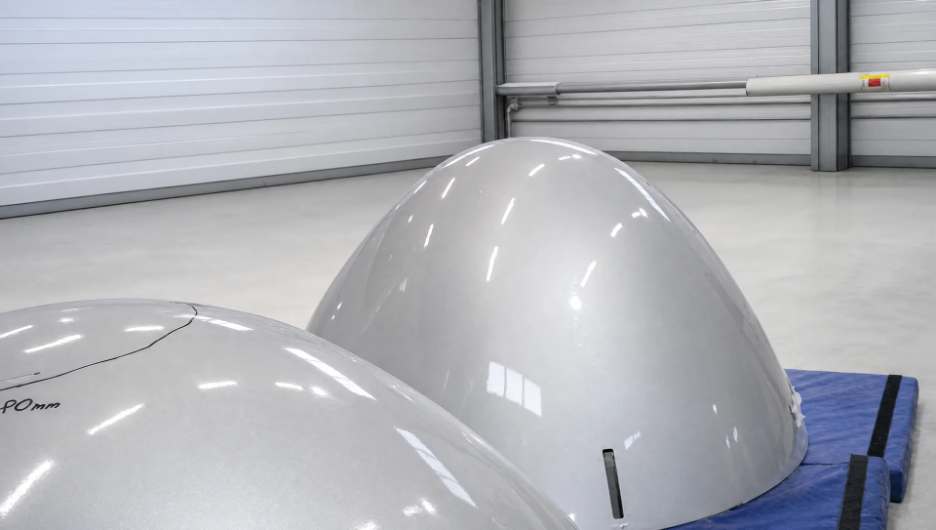

Этот носовой обтекатель от Airbus A320, что мы показали в видео, поступил к нам с отслоением внешней обшивки от сотового заполнителя, последствие столкновения с птицей. После выполнения композитного ремонта, в соответствии с документацией производителя, обтекатель будет собран и вернётся в эксплуатацию.
